BG20/5 Smaragd bockt

[schmerztablette]

Hallo Michael.

ich möchte den Durchhang von Lautsprecherseite zu Diodenkabelanschluss Seite am Chassis richten. Der Verzug ist mehr im Bereich der Zugmagneten und Kupplungsaufnahmen zu verzeichnen Das Foto dazu dazu gelingt mir leider nicht einzustellen. Egal.

Auf der Verschluss Seite, sprich da wo die Schwungmasse sitzt ist das Chassis soweit plan.

Ich habe mir meinen Lehrdorn gebaut der den Schiefstand der Kupplungsaufnahmen bestätigt. Laut Haarlinealwinkel und Meistein und Fühllehre würden beide zueinander 1,3 mm schief stehen. D.h. Das Chassis hängt fast mittig durch. Denn die Kupplungseinstell Lehre sagt wiederrum... alles soweit gerade.



Liebe Grüsse aus Roth, Andre

Ich mag nun mal PHILIPS, AKAI & SMARAGD

[schmerztablette]

Ach ja ich vergaß,

[MGW51]

[schmerztablette]

Hallo Michael,

ich denk der "PIMPEL" ist noch dran, aber eben lose. Ich habs mal gelassen so wie es ist, aber Foto ohne Ausbau unmöglich. Die 400D kann viel aber eben nicht alles
Du schreibst:

[MGW51]

Ist alles kein Drama!

L?te erstmal die Strippe von dem Kontakt ab. Dann die beiden Zylinderkopfschrauben auf der Druckplatte ganz herausdrehen und samt Druckplatte ablegen. Jetzt vorsichtig das freiliegende Kunststoffteil abnehmen - bissel kippeln, dann kommt es, System Steckbaukasten!
Mehr is nicht - jetzt kann der Kontakt entnommen werden.

Bilder werden morgen - heute zu müde.

Das mit der Kroko ist ein altes Hilfsmittel. Ein Wurstspeiler in eine Flasche stecken und oben die Kroko draufstecken bis Anschlag - fertig ist die dritte Hand. Vorteil: Wackelt nicht und braucht keinen Stuhl
Statt Flasche geht auch Blumentopf - darf nur keine gie?w?tige Madam in der Nähe sein.

Das System eignet sich auch als Zettelhalter etc.

Krokos hatten seinerzeit nur ein paar Pfennige gekostet. Naja, man hat eben aus allem Kram was gemacht und nicht stets nach irgendwelchen SpezialLösungen geschrien. Auch Meßgeräte wurden selber gebaut. Nicht weil es keine gab, sondern weil die teuer waren und meist nicht so wie man sie eben haben wollte...

Inzwischen habe ich mir das auch abgew?hnt - heute ist Zeit zu teuer um sie damit zu vergeuden. Ist zwar schade aber nicht zu ändern.
_________________
Grüße aus der Lausitz von MichaelZ.

Die Reform der Rechtschreibung ist ein Symptom dafür, daß die Deutschen ihre Sprache nicht lieben.
(Eugen Ruge, Schriftsteller, 2018)

[schmerztablette]

Hallo Michael,

Mann war das eine Geburt mit eingebauter Schwungmasse. Hoffentlich krieg ich die Geschichte wieder rein und fest, so das es wieder klappt und schaltet. Also es ist der Kunststoffverschweisste Kragen... oder in Schlosserdeutsch... Nietkopf weg. Tolle Konstruktion Den ollen Pimpel so aufzusetzen leuchtet ein, aber was bitte ist : Ein Wurstspeiler
Bin zwar Saggse, aber kenn'sch nisch
Ich habe ein Laborset bei dem die beste dritte Hand gegeben ist, incl aller Zwicker und so. Aber wo nehm ich den "Troppen" Kleber her???
Wir haben auf Arbeit Kunststoff Schweissdraht, würde sagen genau so hart und auch vom Durchmesser. Vorteil dabei den kannste mit jedem L?ti verschweissen und wenn fertig, auf das Originalmass ab-Schlüssel-feilen. Okay, in dem Bereich hab ich noch nix gemacht aber ein Versuch wär's doch am Schlachterkontakt wert? Komisch ist nur...
die Pimpel fehlen an allen 3 Geräten..... 2x Schlachter und die Neugeburt.
Der gute Mann war aber noch nicht an dem Punkt. Der hat das Netzteil fertig und das könnte jetzt bauart bedingt in den Kabelschacht passen. Er hat allerdings den alten Trafo gelassen, der wäre noch super, aber der Rest .... Igitt.... alles neu und "miniklein"
Liegt der gute Mann richtig beim BG 20/6 war es schon ähnlich? Ich kenns nur vom hören und sagen, das alles viel kleiner war... Ist auch egal. Ich habe BG 20/5 fertig



Liebe Grüsse aus Roth, Andre

Ich mag nun mal PHILIPS, AKAI & SMARAGD

[MGW51]

Wurstspeiler - das kennt jeder richtige Fleischer, also keiner von den Jungschlachtern, die machen ja alles nur noch mit Drahtklammern. Frag mal einen Hausschlachter - der hat bestimmt immer welche dabei. Das ist eben Natur pur! Reines Holz. Hatten wir früher auch an WinkElementen dran - heute nehmse dazu Plaste, ist wohl wegen der Umweltverträglichkeit mit Baumschutz und so...
Egal, jedenfalls sind die genauso dick, daß da die Kroko locker draufpaßt und nur darauf kommt es an. übrigens: ich stochere niemals mit einem Schraubenzieher in irgendeinem elektrischen Kasten herum wenn ich nach abben Strippen oder klapprigen Kontakten suche. Wozu gibt es Wurstspeiler? Die sind auch schön lang, da ist man immer ein gut Stück weit weg von dort wo es wehtun könnte

Den Troppen Kleister nimmt man am besten aus einer Doppelspritze. Die hab ich immer dabei. Eine Scherbe findet sich auch jederzeit, zur Not tut es auch ein umgedrehtes Kaffetippl um den Pamp zu mischen. Ach ja, man muß dabei bissel röhren - mit was wohl?
Bingo - Sie haben 100 Punkte Keine zulässige Linkadresse!

Es sind die primitiven Dinge die den Sieg einfahren! Das ist ein Naturgesetz. Man gew?hnt sich da sehr schnell daran wenn man Reparaturen außerhaus machen muß. Da kannste nich jeden Krempel mitschleppen und auch im Auto taugt das nichts wenn de dann achtmal 4 Treppen rauf und runter gejecht bist weil man alles in zwei Händen eben nicht wegkriegt. Oh nein, da achte ich doch sehr drauf mein Gewicht zu halten Keine zulässige Linkadresse!

Wurstspeiler wiegt nichts, leitet nichts und ist für tausend Dinge gut.

Ich bin nicht für thermische Verfahren, außer beim L?ten wo es nunmal so sein muß. Wenn die Pimpel abbrechen, dann ist das oft ein Zeichen dafür, daß Weichmacherbestandteile entfleucht sind. Es kann aber ebensogut eine Kur mit der chemischen Keule daran schuld sein. Wenn Du so ein Teil verschweißen willst, wird das eine ebensogute Verbindung wie eine kalte L?tstelle. Deswegen kann man ja auch mit "abgehangenem" PVC-Schweißstüben nichts mehr machen. außer Blumenstengel.
Kleben hält immer!

Das Netzteil vom BG20/6 ist nehezu genau so gebaut wie das vom Typ 5 in der letzten Ausführung. Stecken halt zwei Doppelelkos mit 50+50µF und weil die höher sind als die einfachen 32-er hat man sie liegend montiert. Im Grunde sind die Netzteile seit dem Typ 3 immer primitiver geworden. Statt Drosseln wurden nur noch grüne KohlerÖllchen eingesetzt. Vorteile: Billiger und wesentlich leichter! Dafür hatte man erstaunlicherweise einen vierten Sicherungshalter samt Sicherung und Strippen spendiert. Manche Sachen sind einfach nicht logisch erkl?rbar.
_________________
Grüße aus der Lausitz von MichaelZ.

Die Reform der Rechtschreibung ist ein Symptom dafür, daß die Deutschen ihre Sprache nicht lieben.
(Eugen Ruge, Schriftsteller, 2018)

[19null5]

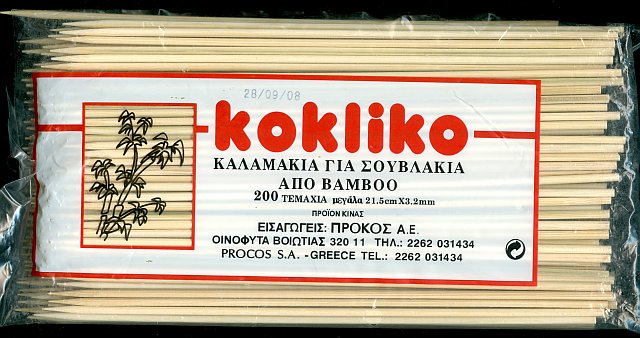

Mit Wurstspeiler habe ich als Kind Drachen gebaut ...

Heute gehören sie immer noch in jede K?che - zumindest in die griechische. "Souvlaki" ist ja im Prinzip ein Schaschlik. Wird aber immer auf Holzspie?e gesteckt.


.
Hajo

[schmerztablette]

Hallo Michael, Hallo Hajo,

Ich bieg mich grad vor Lachen, der Wurstspeiler eben. Ein Schaschlik Spiess oder Mikadostab ist doch das gleiche oder irre ich??
So zur Sache: Also ich hab einen guten isolierten Schraubendreher verwendet... mehr durch Zufall und mistiger Neugier bin ich auf den Schalter gekommen. Ich denk mehr Schwein als Verstand zu haben, daß ich das Netzteil noch nicht dem Tode zugeführt hab. Die gl?hend/blitzende Sicherung sprach B?nde. Doppelspritze??? Ich glaub die Oberlausitz ruft Nein, so was hab ich nicht, eben wegen diesem einen "Troppen".
Mit so etwas rechnet man auch nicht, besonders dann nicht wenn es die ersten 2 Projekte sind.
Mit dem Kunststoff Schweissverfahren würdest Du, Michael, vielleicht die Augenbrauen heben. Wie beim PC Bis zu 12 AT? halten kunststoffverscheisste Bolzen. Jens ( esla ) hatte eine gute Idee mit einer Schraube aus dem Modellbau ( Plaste ). Klingt einleuchtend, aber ich verlass mich mal auf meinen Meister. Klingt dumm ist so.
Die Klebevariante werd ich, wenn es keine andere Lösung gibt, wahrscheinlich machen. Aceton zum fettfrei kriegen hab ich in Massen, verwende es nur nicht an PIMPELN Das geht bei Plaste immer schief



Liebe Grüsse aus Roth, Andre

Ich mag nun mal PHILIPS, AKAI & SMARAGD

[MGW51]

[TipFox]

[schmerztablette]

Hallo Michael,

diesmal widerspreche ich!!! Ich habe gesagt, ich versuch die aussergewähnliche Methode am Schlachtgerät, nicht an diesem!!!!
natürlich befolge ich Deine Tips und führe sie auch aus, sonst wären wir so weit nicht gekommen.
Ich hab nur nebenbei auch Ideen, die vielleicht klappen könnten, oder auch nicht. Dafür hat man ja VersuchsMöglichkeiten.
Wo bekommt man so eine Doppelspritze her und wie lange hält sich die?
LG auch an TipFox...... runterschlucken!!!! Sonst gibt's Mikadod?ner der grad 10 AT? verträgt. Lach;-)



Liebe Grüsse aus Roth, Andre

Ich mag nun mal PHILIPS, AKAI & SMARAGD

[MGW51]

[schmerztablette]

Hallo Michael,

Okay, dann werd ich mal so eine Tube kaufen und es so machen wie es mein Lehrmeister sag t!!! Ist kein Joke sondern sehr ernst. Ich schrei nicht umsonst nach 2-3 Lehrstunden bei Dir.
Ich will nicht den alten Pimpel verschweissen sondern einen Kunststoffschweissdraht von 3mm verwenden, den durchführen und verschweissen. Das geht mit Sicherheit und auch dauerhaft. Kosten tut es auch nix, nur Fleissarbeit und Mut. Die Verfahrensweise hab ich in Kunststofftechnik erlernen dürfen. PP ist ein sehr geduldiges Material, welches sich durch hervorragende Eigenschaften selbst im hochbeanspruchtem chemischen Bereich einsetzen lässt. Zum Verschweissen gewisser Dinge, wie galvanische Becken gehört eben dieser Draht, den es in allen Stärken gibt. Selbst dynamisch beanspruchte Teile, bekommen Freigaben... ist ein Thema was zu auschweifend wird.

Zitat: Rein technisch gesehen ist es ein Witz, 50 Jahre alten Kunststoff - von dem man noch nichtmal genau weiß welche Spezifikation er hat - schweißen zu wollen

Woher weiss ich das sich der 2 Komponenten Kleber, dessen chemische Zusammensetzung ich nicht kenne, sich mit dem 50 Jahre alten Kunststoff und dem Messing dauerhaft verbindet?
Du hast es probiert mit einem tollen Erfolg! Den gibst Du weiter. So'n Stück Draht kostet gar nichts und ist doch einen Versuch wert. Wenns klappt ist das doch eine Lösung.
Das Chassis verformen wird auch noch passieren. Es fehlt im Moment die Zeit, die Schlachter komplett zu zerlegen.



Liebe Grüsse aus Roth, Andre

Ich mag nun mal PHILIPS, AKAI & SMARAGD
