Peak Atlas DCA75 Pro
Neues Thema eröffnen   Neue Antwort erstellen Seite 1 von 1 [2 Posts] Thema als ungelesen markieren ::  Vorheriges Thema anzeigen :: Nächstes Thema anzeigen
Autor Nachricht
TipFox
Moderator


Status:  Offline
Eintritt: 06.04.2006
Mitgliedsnr.: 11
Beiträge: 1636
#: 63

BL: NRW



Beitrag1/2, Verfasst am: 01.01.2015, 02:37

Betreff:   Peak Atlas DCA75 Pro
Zusatz:       automatischer Halbleitertester
Antworten mit Zitat Beitragsreport  Markiere diesen Beitrag und Anhänge als ungelesenen

Ich habe mir ein neues Spielzeug geleistet und möchte es hier kurz vorstellen.

Es handelt sich um einen automatischen Halbleitertester - den "Atlas DCA75Pro" der Firma Peak (England).
Laut Beschreibung wird es auch in England hergestellt...

Kurz gesagt: man schließt ein 2- oder 3-poliges Bauteil in beliebiger Reihenfolge an die Testschnüre an (die Clips funktionieren ganz hervorragend!) und das Gerät zeigt nach kurzer Analyse den Typ, die Anschlussreihenfolge und einige Messwerte an. Wenn man das Gerät (über USB) am PC betreibt, kann man zusätzlich einige Kennlinien plotten.

Die Daten können bei Bedarf auch gespeichert werden - entweder als Textdatei oder über die Zwischenablage auch in Excel. In Excel kann man die Daten dann weiter verarbeiten - also z.B. Kennlinien darstellen. Das ist aber eher etwas für "Zahlenfrickler", mir genügen die Möglichkeiten des zugehörigen Windowsprogramms von Peak ...

Hier erst einmal eine Ansicht des Lieferumfangs (die Software und Manuals befinden sich auf einem USB-Stick mit 512MB) und eine Geräteansicht:







Die Installation der Software und die Erstinbetriebnahme erfolgte völlig problemlos, die Bedienung gelingt rein intuitiv. Auch eine Update-Funktion für Programm und Firmware ist vorhanden ...

Hier mal ain paar Ansichten von verschiedenen Ergebnisfenstern am Gerät:



kein Bauteil angeschlossen



grüne LED mit internem Vorwiderstand



Doppeldiode mit gemeinsamer Kathode



NPN-Transistor (Silizium) mit Freilaufdiode



PNP-Transistor (Silizium) mit Freilaufdiode



symmetrischer N-Channel-FET


Und noch ein paar Bilder der Windows-Software:



ein -5V-Spannungsregler




Transistorkennlinien



verschiedene Dioden



so sieht der Strom-/Spannungsverlauf einer Flacker-LED für das Gerät aus Wink




FET - Kennlinien

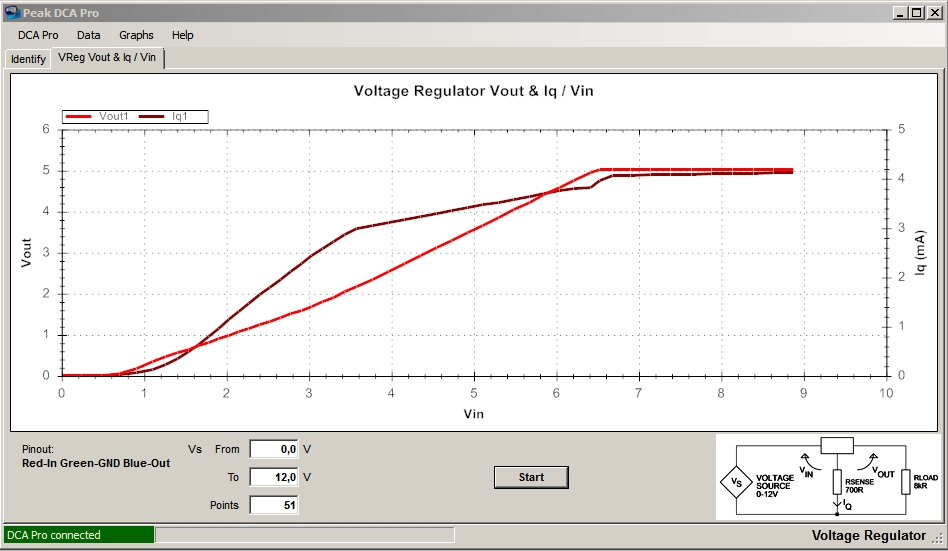

ein +5V-Spannungsregler wurde erkannt und geprüft



verschiedene, grüne LEDs, teils mit internem Vorwiderstand



Z-Diode 3V3



Es ist natürlich klar, dass das Gerät Grenzen hat - aber die werden im Handbuch auch nicht verschwiegen. Triacs und Thyristoren werden nur erkannt, wenn der erforderliche Gatestrom weniger als 10mA beträgt. Auch Spannungsregler werden nur bedingt richtig erkannt. Gleichrichter mit VF größer 1,5V werden als "LED" erkannt, das kann man leicht verschmerzen...

2-Farben-LEDs (2- oder 3-polig) werden richtig erkannt, bei einer Flacker- oder Blink-LED gibt es aber nur "Hausnummern" - ist ja auch logisch Wink

Nachdem ich nun heute mal eine "Grabbelkiste" mit verschiedensten Bauteilen damit durchgewühlt habe kann ich nur sagen: empfehlenswert für jeden, der mit Halbleitern arbeitet, besonders wenn er wie ich viele große "Grabbelkisten" hat Wink

Von so einem Gerät hätte man - trotz aller Einschränkungen - noch vor wenigen Jahren nur träumen können ... trotzdem hier noch der Hinweis: den Kopf kann das Gerät nicht ersetzen. Ein nicht oder falsch erkanntes Bauteil ist deswegen noch lange nicht defekt, sondern vielleicht nur außerhalb der Möglichkeiten des Gerätes!
_________________
Gruß TipFox
Nach oben
JuergenK
Moderator


Status:  Offline
Eintritt: 28.03.2006
Mitgliedsnr.: 9
Beiträge: 341
#: 64

BL: NRW



Beitrag2/2, Verfasst am: 02.01.2015, 20:18

Betreff: DCA75 Pro
Antworten mit Zitat Beitragsreport  Markiere diesen Beitrag und Anhänge als ungelesenen

U.a. bei ELV kann man zu dem Gerät die 46-seitige Bedienungsanleitung herunterladen:

http://www.elv.de/peak-atlas-dca-75-halbleiter-tester.html Very Happy

JuergenK
