Drehspulinstrumente - Schutz vor Ãœberlastung

HTS

Liebe Forumsgemeinde,

in einem vergangen Beitrag Ã¼ber falsche Karten beim W18N RÃ¶hrenprÃ¼fgerÃ¤t, kam auch kurz das Thema Ã¼berlastung des Anzeigeinstrumentes zur Sprache.

Dagegen kann man das Drehspulmesswerk schÃ¤tzen und das ist gar nicht so schwer:

1. Am einfachsten ist das NachrÃ¼sten von antiparallel geschalteten Dioden. DafÃ¼r sind Siliziumdioden vom Typ 1N4148 geeignet. Unter 0,5V sind diese auch in "Durchgangsrichtung" sperrend. DarÃ¼ber werden sie leitend.
Zun?chst ermittelt man, welche Spannung bei Vollausschlag am Drehspulinstrument anliegt. Ist zum Beispiel die Spannung 600 mV, sind 2 Dioden erforderlich; bei zB. 1V sind dann eben 3 Dioden. Diese Dioden sind so zu schalten, dass sie bei Ãœberspannung den Eingang kurzschlieÃŸen.
fÃ¼r die andere Richtung (Linksausschlag) reicht eine Diode. Unbedingt nach dem Aufbau testen, ob die Messanzeige noch stimmt.

Optional lieÃŸe sich noch eine FF-32mA-Sicherung und ein Glimmspannungsableiter anbringen. Die Sicherung verursacht aber einen kleinen Spannungsabfall und verÃ¤ndert den Messwert. (Das ist beim W18N nicht notwendig)

GruÃŸ, Hans-Thomas

fred â€ · 2/4, Verfasst am: 01.04.2006, 16:52 **Betreff:**

Hallo Hans-Thomas,

kÃ¶nnte man das bitte irgendwie visualisieren?

lg
fred
_________________
Vegetarier essen meinem Essen das Essen weg... Wink

Manfred erlag seinem langen Krebsleiden am 02. 09. 2013 - wir werden ihn nie vergessen!
.

HTS · 3/4, Verfasst am: 01.04.2006, 20:34 **Betreff:**

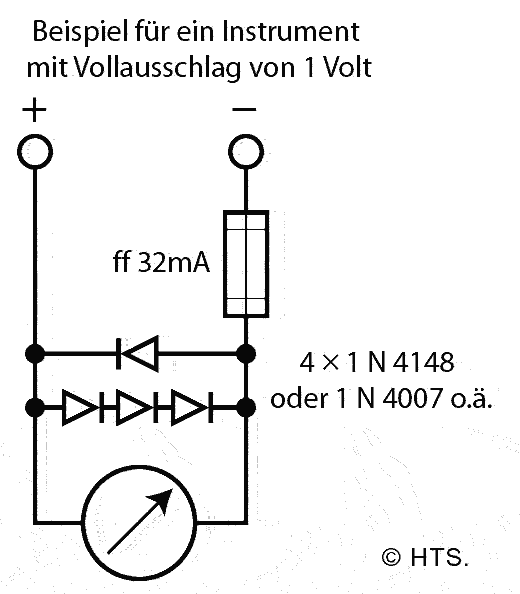

Bitte sehr, Fred:

GruÃŸ, Hans-Thomas

fred â€ · 4/4, Verfasst am: 02.04.2006, 08:54 **Betreff:**

Hallo Hans-Thomas,

vielen Dank, das sollte ich sogar hinbekommen kÃ¶nnen Smile

lg
fred
